銘澤壓塊機液壓系統工作原理及先進優勢

時間:2018-11-26 14:40:15  點擊:610次  作者:admin

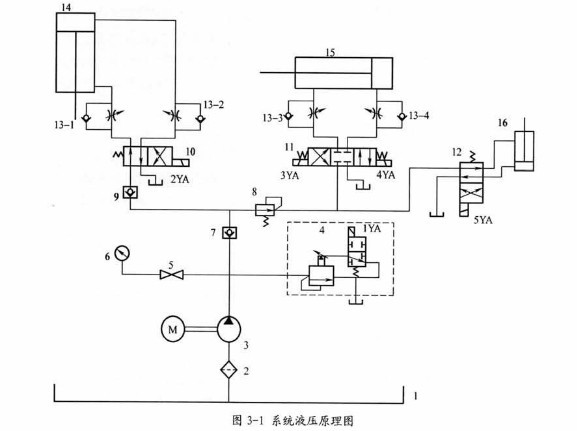

  壓塊機通過液壓系統的驅動來完成相應的動作,主要用來實現物料的壓縮,壓縮完成后閥門的打開,成塊成品的推出等一系列動作,系統的液壓原理如圖所示



1—油箱   2—濾油器  3—泵  4—電磁溢流閥 5—截止閥  6—壓力表
7.9—單向閥  8—減壓閥  10-12—電磁換向閥  13—單向節流閥  14—壓縮缸
15—推出缸  16—提升缸

系統的油源為泵3,其最高壓力的設定與卸載由電磁溢流閥4實現,系統的三個液壓執行器分別為壓縮缸14,推出缸15和提升缸16,各缸依次采用電磁換向閥10.11.12進行控制。立式壓縮缸14的自重平衡由外控單向節流閥實現

壓縮:
 按下操縱按鈕,電磁鐵1YA通電使電磁溢流閥中的電磁換向閥切換至右位,液壓泵3停止卸載,系統升壓。同時電磁鐵2YA通電使電磁換向閥10切換至左位,泵3的壓力油經閥10進入液壓缸14的上腔。缸14帶動壓塊運行之下死點時,活動擋塊壓下形成開關,電磁鐵2YA斷電,換向閥10切換至右位,泵3的壓力油經閥10和閥13中的單向閥進入缸14的下腔,缸14帶動壓塊回程上升,當活動擋塊至上死點時壓下行程開關,使電磁鐵1YA.2YA均斷電,電磁溢流閥中的換向閥復至左位,泵3重新卸載,換向閥復至中位,壓塊高位停止不動。
提升
  通過電磁換向閥向閥12可以控制提升缸16的提升與下降,當物料按要求壓實成塊后,5YA通電使電磁換向閥12切換至右位,泵3的壓力油經閥12進入缸16的下腔,從而缸16帶動閥門上行將閥門提升至坐高。當物料快被完全推出后,5YA斷電使電磁換向閥12切換至左位,上腔的液壓推動閥門下降,直至與低端完全閉合。

推出
  當物料按要求壓實成塊后,通過電磁換向閥11可以控制物料的推出動作。4YA通過使電磁換向閥11切換至右位,壓力油經閥11進入缸15的右腔,水平安裝的推出缸15通過推板將物料推入車廂內。當物料塊被推出后,4YA斷電,3YA通電,使電磁換向閥11切換至左位,左腔的液壓油帶動推板復位,直至完全退回。

 該液壓系統的設計核心元件運用的是電磁多路閥,其根據在工程機械中用多路閥改制而成,而與傳統油路塊集裝式的電磁閥相比,能夠具有耐顛簸,密封性能好,占地空間較小等優點。而且電磁多路閥還加大了中位的卸荷通道,從而減少了系統的發熱情況。
